Le mur de refend est un mur porteur intérieur qui reprend les charges verticales des planchers et de la toiture pour les transmettre aux fondations. Contrairement à une cloison de distribution, il participe au contreventement de la structure et conditionne la stabilité globale du bâtiment. Toute intervention sur ce type de mur, qu’il s’agisse d’une ouverture, d’un percement ou d’une suppression partielle, relève d’un calcul de structure formalisé et engage la responsabilité décennale du professionnel qui dimensionne les reprises.
Descente de charges sur un mur de refend : méthode de calcul
Un mur de refend reprend deux familles de sollicitations. Les charges verticales (poids propre des planchers, cloisons, mobilier, neige en toiture) descendent par compression dans la maçonnerie ou le béton jusqu’aux fondations. Les efforts horizontaux (vent, séisme, poussée des terres pour un sous-sol) sollicitent le refend en cisaillement dans son plan.
Lire également : Épaisseur dalle béton : Tout ce qu'il faut savoir avant de couler sa dalle
La descente de charges consiste à cumuler, étage par étage, l’ensemble des charges permanentes et d’exploitation reprises par le mur. Le bureau d’études structure identifie la surface de plancher tributaire de chaque refend, puis applique les coefficients de pondération des Eurocodes (combinaisons ELU et ELS). Le résultat donne la charge linéaire en pied de mur, exprimée en kN par mètre linéaire.
Ce calcul détermine ensuite la largeur de semelle de fondation et le taux de travail admissible du sol. Si la portance du terrain est faible, la semelle sous refend peut être nettement plus large que sous un mur de façade, parce que le refend central collecte les charges des deux demi-portées de plancher adjacentes.
A voir aussi : Travaux d'assainissement : tout ce qu'il faut savoir
Élancement et résistance en compression
L’élancement d’un mur de refend correspond au rapport entre sa hauteur libre et son épaisseur. Plus ce rapport est élevé, plus le risque de flambement augmente. En maçonnerie courante (parpaings, briques), les règles de calcul imposent de vérifier que l’élancement reste compatible avec la résistance caractéristique du matériau.
Un refend en béton armé offre une meilleure capacité portante à épaisseur égale, mais nécessite un ferraillage adapté aux efforts de cisaillement, notamment en zone sismique.

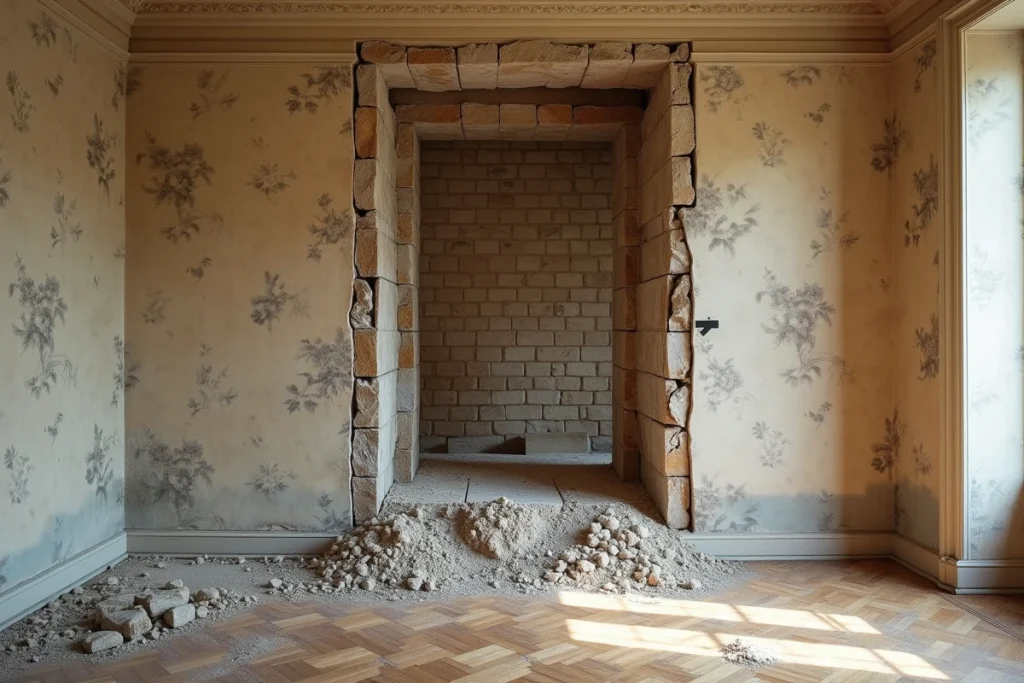

Ouverture dans un mur de refend : dimensionnement de la poutre de reprise
Créer une ouverture dans un refend revient à interrompre le chemin de descente des charges. La section supprimée doit être compensée par un élément de reprise (linteau béton armé, profilé métallique IPN ou HEA) capable de reporter les charges vers les trumeaux restants de part et d’autre.
Nous recommandons de ne jamais dimensionner cette poutre « au feeling ». Le bureau d’études calcule la charge reprise par le linteau en fonction de la portée de l’ouverture, de la hauteur de maçonnerie au-dessus, et de la charge de plancher transmise. Le choix entre un profilé métallique et un linteau béton dépend de la portée, de la hauteur disponible et des contraintes de chantier.
Points de vérification avant percement
- La nature du mur : un refend en parpaings creux ne se perce pas comme un refend en béton banché. L’étaiement provisoire et la méthode de découpe diffèrent radicalement.
- La présence de réseaux noyés : gaines électriques, canalisations d’eau ou conduits de ventilation peuvent traverser le refend. Un repérage préalable évite de sectionner un réseau sous pression.
- Les appuis de plancher : si les poutrelles ou la dalle reposent directement sur le refend, l’étaiement doit reprendre la totalité de la charge avant toute découpe.
- La continuité du chaînage : un refend participe souvent au chaînage vertical du bâtiment. Couper ce chaînage sans le reconstituer dans la poutre de reprise crée un point faible structurel.
Responsabilité décennale et assurance lors de travaux sur un refend
Toute modification d’un mur de refend est considérée par les assureurs comme une atteinte à la solidité de l’ouvrage. L’article L241-1 du Code des assurances impose au professionnel qui dimensionne et réalise ces travaux de disposer d’une garantie décennale couvrant les désordres structurels.
En pratique, le bureau d’études structure engage sa propre décennale sur la note de calcul. L’entreprise de maçonnerie ou de charpente métallique engage la sienne sur l’exécution. Si l’un des deux intervenants n’est pas assuré, le maître d’ouvrage se retrouve sans recours en cas de sinistre (fissuration, affaissement de plancher, tassement différentiel).
Nous observons que certains artisans proposent d’ouvrir un refend sans étude préalable, en se fiant à l’épaisseur du mur ou à leur expérience. Cette approche expose le propriétaire à un refus d’indemnisation par son assurance habitation, puisque l’absence de note de calcul signée constitue un défaut de conformité aux règles de l’art.
Cloison semi-porteuse et mur de refend : piège courant en maison ancienne
Dans les bâtiments construits avant les années 1960, la distinction entre cloison et refend n’est pas toujours lisible. Une cloison en briques plâtrières de faible épaisseur peut, avec le temps, se retrouver chargée par un plancher qui a fléchi. On parle alors de cloison semi-porteuse.
Abattre cette cloison sans précaution provoque un report de charge brutal sur les éléments voisins. Les signes d’alerte sont discrets : fissures en escalier au-dessus des ouvertures, porte qui frotte, léger bombement du mur. Seul un diagnostic de structure permet de trancher.
- Vérifier sur les plans d’origine (si disponibles) si le mur figure comme élément porteur ou comme cloison de distribution.
- Mesurer l’épaisseur réelle du mur : un refend en maçonnerie traditionnelle dépasse généralement la quinzaine de centimètres, mais ce critère seul ne suffit pas.
- Sonder le plancher au-dessus pour détecter une éventuelle flèche ou un appui parasite sur la cloison.
Le mur de refend conditionne la tenue de la maison dans le temps. Avant tout projet qui touche à la structure intérieure, la note de calcul d’un bureau d’études reste le seul document opposable en cas de litige ou de sinistre.
