Le choix d’un système d’éclairage adapté, tout en respectant les exigences de sécurité et de fonctionnalité, est crucial dans toute installation électrique. L’interrupteur témoin sans neutre est un exemple parfait de solution ingenieuse pour répondre aux besoins en électricité domestique. Ce type d’interrupteur permet d’indiquer l’état de l’éclairage sans nécessiter de connexion au neutre, ce qui simplifie les schémas de câblage, même dans les vieilles installations. Cette astuce peut s’avérer particulièrement utile lorsque des travaux de rénovation ou d’installation sont envisagés. Qu’il s’agisse d’une maison récente ou d’un logement ancien, comprendre son fonctionnement et la mise en œuvre est essentiel pour garantir la sécurité de l’installation et l’efficacité de l’éclairage.
Fonctionnement de l’interrupteur témoin sans neutre
L’interrupteur témoin sans neutre fonctionne grâce à une innovation dans le design des circuits électriques. Traditionnellement, un interrupteur nécessitait une connexion au neutre pour faire passer le courant et alimenter un voyant lumineux. Cependant, dans les installations anciennes, cette connexion peut être difficile à mettre en place. Le principe de l’interrupteur témoin sans neutre repose sur l’utilisation d’un système de retour de courant, où l’électricité circule par une autre voie. Cela élimine la nécessité d’un fil de neutre dans le câblage électrique.
Les composants d’un interrupteur témoin
Pour comprendre le fonctionnement de l’interrupteur témoin, il est essentiel de connaître ses composants principaux :
- Interrupteur : Permet d’ouvrir ou fermer le circuit électrique.
- Voyant lumineux : Indique l’état de l’éclairage.
- Borne retour : Sert à rediriger le courant vers l’interrupteur.
Le câblage se fait ainsi de manière à ce que lorsque l’interrupteur est activé, le courant passe et alimente le voyant lumineux, tout en maintenant l’absence de connexion au neutre. Ce schéma simplifié est particulièrement avantageux pour les installations où la capacité de moderniser le câblage est limitée.

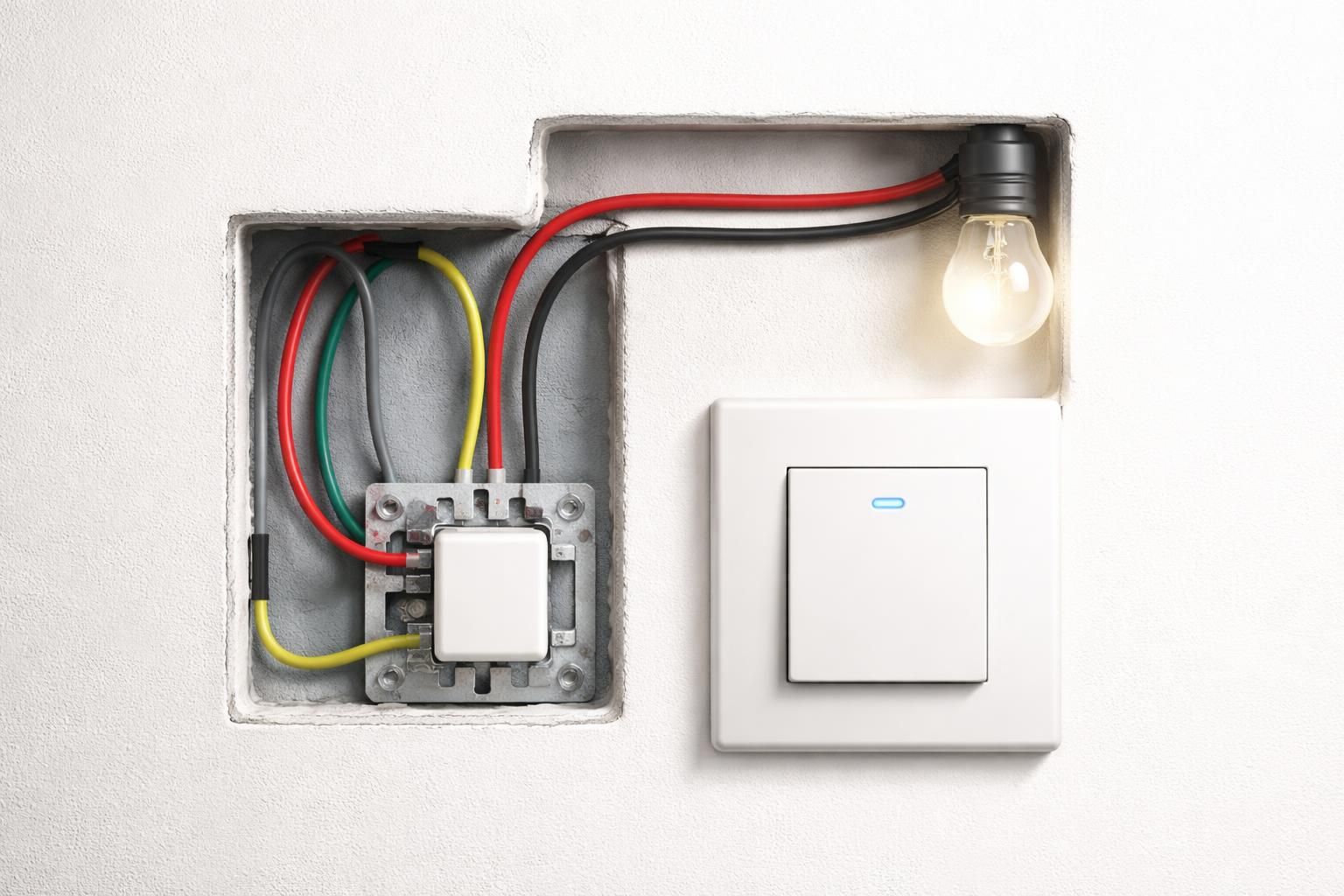

Schéma de câblage simplifié
Un schéma de câblage simplifié est essentiel pour réaliser l’installation d’un interrupteur témoin sans neutre. Ce schéma illustre la manière dont les différents composants interagissent les uns avec les autres. Généralement, le câble alimentant l’interrupteur est divisé en deux fils : le fil de phase et le fil de retour. Le dispositif fonctionne essentiellement de la manière suivante :
| Composant | Description |
|---|---|
| Phase | Fil qui alimente l’interrupteur en électricité. |
| Borne retour | Récupère le courant après le passage par l’interrupteur. |
| Voyant | Illuminate pour indiquer l’état d’allumage de la lumière. |
| Neutre (absent) | Non nécessaire pour le fonctionnement de cet interrupteur. |
Ce schéma de câblage simplifié permet de visualiser clairement les connexions nécessaires. En cas de doute, il est recommandé de consulter un professionnel de l’électricité pour garantir une installation conforme aux normes en vigueur.
Avantages de l’interrupteur témoin sans neutre
Choisir un interrupteur témoin sans neutre présente plusieurs avantages notables. En premier lieu, il améliore la flexibilité dans les projets de rénovation où le câblage existant pourrait poser problème. Voici quelques points forts :
- Simplification de l’installation : Ne nécessitant pas de fil de neutre, ce système facilite l’installation dans des logements anciens.
- Réduction des travaux : Limite les dégâts liés à des travaux d’électricité plus lourds, tels que le dépannage des murs.
- Coût réduit : Moins de matériel et de main d’œuvre sont requis, ce qui peut réduire les coûts globaux de l’installation.
Ce mode d’installation est donc particulièrement prisé par les propriétaires souhaitant moderniser leur système d’éclairage sans engendrer des travaux trop lourds ou coûteux. Les possesseurs d’anciens logements peuvent ainsi bénéficier d’un éclairage moderne, sans les contraintes habituellement liées au câblage traditionnel.
Les erreurs courantes à éviter lors de l’installation
La mise en place d’un interrupteur témoin sans neutre peut parfois poser des défis. Certaines erreurs fréquentes peuvent avoir des conséquences sur l’éfficacité de l’éclairage. Afin de veiller à une installation sécurisée et fonctionnelle, il est essentiel d’être vigilant.
Erreurs dans le câblage
Un câblage incorrect est l’erreur la plus courante. Les erreurs de connexions entre la phase, le retour et la borne du voyant lumineux peuvent retarder le bon fonctionnement. Il est crucial de respecter les indications des schémas de câblage.
Choix du matériel
Aller à l’encontre des recommandations concernant les caractéristiques techniques des appareils peut également entraîner des dysfonctionnements. L’utilisation d’un interrupteur de mauvaise qualité ou incompatible avec le système électrique peut occasionner des risques : court-circuit, surchauffe ou défaillance du voyant lumineux. Il est donc recommandé de choisir des marques reconnues dans le domaine de l’équipement électrique.
Bibliographie et ressources pour approfondir vos connaissances
L’apprentissage des spécificités liées aux différentes installations d’éclairage est essentiel pour garantir une bonne utilisation des interrupteurs témoins sans neutre. Voici quelques ressources recommandées pour approfondir vos connaissances :
- Normes électriques en France
- Guide complet sur l’électricité domestique
- Tutos vidéos sur la rénovation électrique
Dépannage et maintenance de l’interrupteur témoin
Le dépannage et la maintenance régulière d’un interrupteur témoin sans neutre sont nécessaires pour préserver la sécurité et la fonctionnalité de l’installation électrique. Les symptômes de dysfonctionnement les plus courants incluent une lumière qui ne s’allume pas, un voyant lumineux qui ne fonctionne pas ou des clignotements intermittents. Voici quelques astuces pour résoudre ces problèmes :
Vérifications initiales
Commencez par vérifier le disjoncteur. Si celui-ci a sauté, il est essentiel de déterminer la raison avant de le réenclencher. Ensuite, examinez les connexions des fils au niveau de l’interrupteur ainsi que celles du voyant. Un câblage mal fixé peut entraîner des interruptions dans l’alimentation.
Inspection de l’équipement
Il peut être pertinent de vérifier l’état général de l’interrupteur. Un dispositif sale ou endommagé doit être remplacé. Il convient également de porter une attention particulière à l’état de l’ampoule raccordée. Si celle-ci est usée, le problème pourrait provenir de cette source, et non de l’interrupteur.
Les innovations à venir dans le domaine des interrupteurs témoins
Le secteur de l’électricité domestique est en constante évolution, avec l’émergence de nouvelles technologies favorisant l’efficacité énergétique et la facilité d’utilisation. Des projets de recherche portent sur les interrupteurs intelligents qui, tout en gardant la fonctionnalité d’un témoin, intégreraient des systèmes de gestion à distance. Cela pourrait permettre de contrôler l’éclairage via une application mobile, augmentant ainsi la flexibilité d’utilisation.
Les propriétés de ces nouveaux dispositifs incluront probablement la détection de présence, l’adaptation de l’intensité lumineuse selon l’heure de la journée ou encore la possibilité d’interaction avec d’autres appareils connectés. Cela répond à une demande croissante d’automatisation dans les habitations modernes, ce qui pourrait transformer les approches traditionnelles de l’éclairage.
